Outillage:

  • étaux ; petite et grande scie à métaux ; lime(s)
  • 3 à 4 pinces de serrage
  • ponceuse (à bande, de préférence ou circulaire) ; papier de verre
  • perceuse avec forets
  • gabarit ou trace cercles + crayon + régle
  • paire de ciseaux
  • pinceau




================================================================================


Phase 1 - La tête du clonck


Matière Première:
Pour réaliser la tête vous avez besoin:

  • d’un morceau de bois brut (exotique ; chêne ; hêtre ou autres) de mini 50x50x20 (ou épaisseur de son choix).
  • vernis polyuréthane.




Mode Opératoire:

1) Préparer un morceau de bois aux dimensions du brut.
2) Dimensions de la pièce 50x57x27 (pour l’exemple).
3) Enlever la surépaisseur du brut pour la hauteur désiré de la tête du clonck (18 pour l’exemple).
4) Poncer les deux faces.


5) Percer au centre sur une profondeur d’environ 13 à 14mm (attention de ne pas traverser) en utilisant un foret de 2mm (percer perpendiculairement à la surface de la pièce) puis un foret de 5mm.
6) Faire deux traits séparés de 4mm (passage de la lame de scie).
7) Scier sans s’énerver sur une profondeur d’environ 6mm (bien dans l’axe avec la lame de scie bien perpendiculaire à la surface de la pièce).
8) Finir en utilisant une petite lime plate.

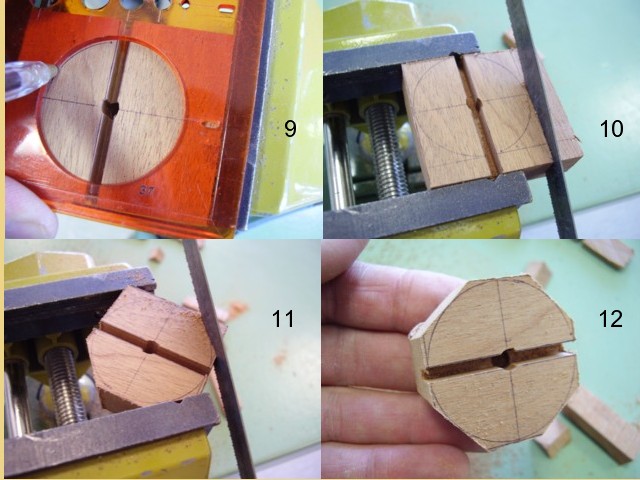

9) Dessiner le diamètre de la tête en utilisant un trace cercles ou un gabarit (dessiner une croix pour bien centrer le diamètre de 37 pour l’exemple).
10,11) Enlever le maximum de matière autour du cercle.
12) Vue d’ensemble après dégrossissage de la tête.


13) Poncer le contour du cercle en étant le plus précis possible.
14) Coincer le foret de 5mm dans le trou central.

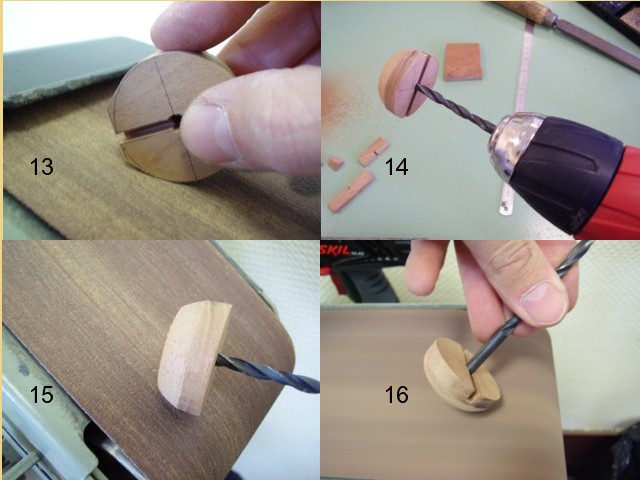

15) tout en faisant tourner la ponceuse, dégrossir au maximum pour donner une forme en demi rond.
16) Finir en tenant le foret (le cul du foret) avec les doigts (les doigts vos meilleurs outils!!!).

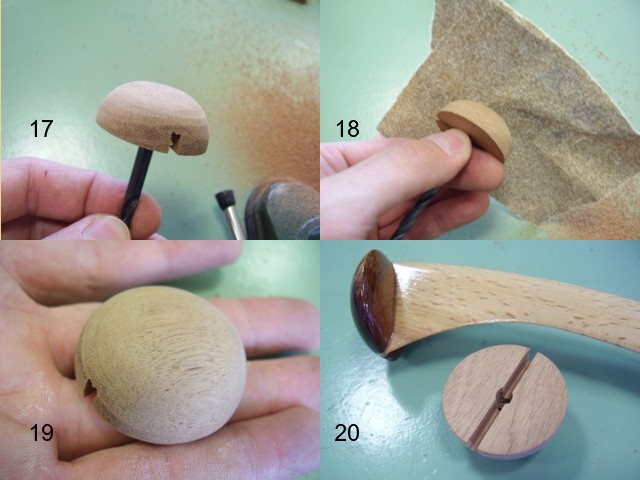

17) Vue d’ensemble après ponçage.
18) Finir en utilisant du papier de verre.

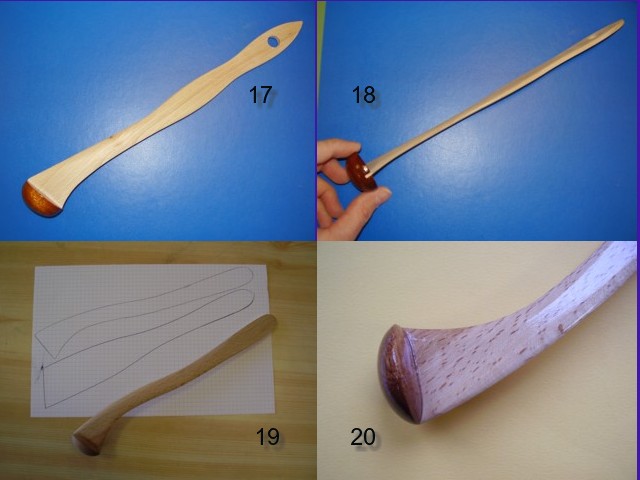

19,20) Là, la tête prend forme…


21) Utiliser un pinceau (10 ou 15mm type brosse) et du vernis polyuréthane.
22) Elle est pas belle ma tête… (heu tête de clonck ! quoi…).


Amusez vous bien et à bientôt pour la phase deux.



================================================================================


Phase 2 - Le corps du clonck


Matière Première:
Pour réaliser le corps vous avez besoin:

  • d’une spatule de cuisine droite en hêtre d’environ 30cm pour 4 à 5mm d'épaisseur (attention surtout pas une spatule courbée).
  • vernis polyuréthane.




Mode Opératoire:

1) Prendre une feuille de papier (de préférence à petits carreaux) et tracer le contour de votre spatule en 2 exemplaires. Sur un des 2 exemplaires, faire le biseau à 70° de l’axe de symétrie de la spatule (cet angle est à respecter). Faire une courbe qui se termine en arrondi marqué vers la tête (côté bord d’attaque) angle à 70°.
2) Reporter les découpes sur la spatule au crayon à papier. Remarque : penser à l’empreinte de l’extrémité qui épouse la fente de la tête (pour l’exemple 36x6x3mm). Première méthode : le gabarit après découpe du patron.
3) Deuxième méthode en posant la spatule sur le patron et en traçant par superposition. Utiliser un objet souple pour tracer la courbe.
4) Détails de l’extrémité de la spatule.

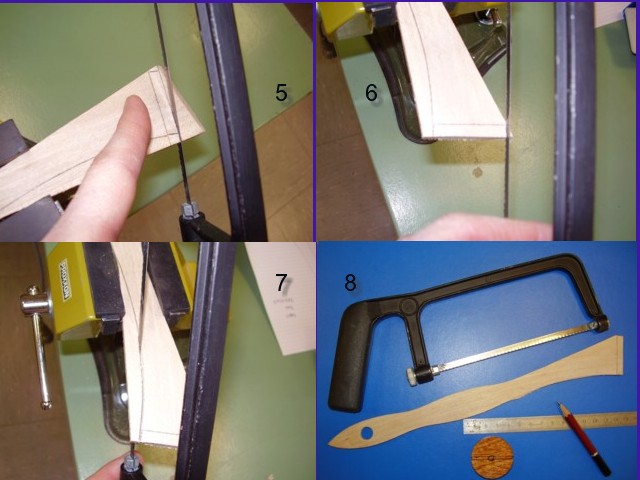

5) Utiliser la petite scie à métaux pour découper : premièrement l’extrémité de la spatule.
6) Deuxièmement : le petit surplus de pointe (côté bord de fuite) qui rentre dans la fente de la tête.
7) Troisièmement : la courbe du bord d’attaque.
8) Spatule brute de découpe.

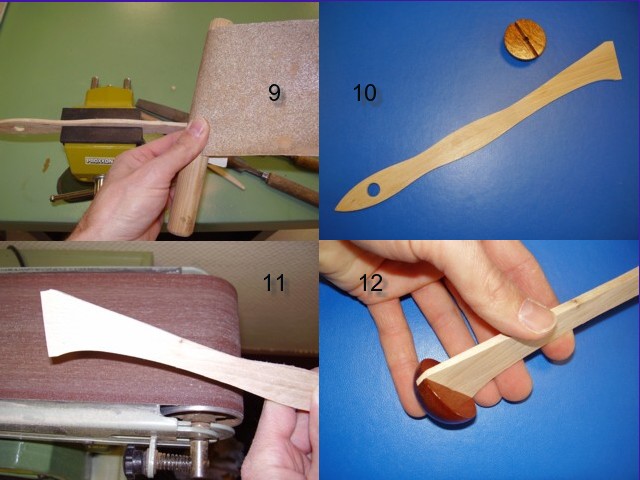

9) Affiner le contour extérieur en utilisant : limes ; papier de verre…
10) Résultat après ponçage.
11) Affiner l’épaisseur de la spatule en utilisant du papier de verre (le mieux étant la ponceuse à bande).
12) Résultat après affinage de l’épaisseur (le corps pénètre pile poil dans la fente de la tête du clonck).

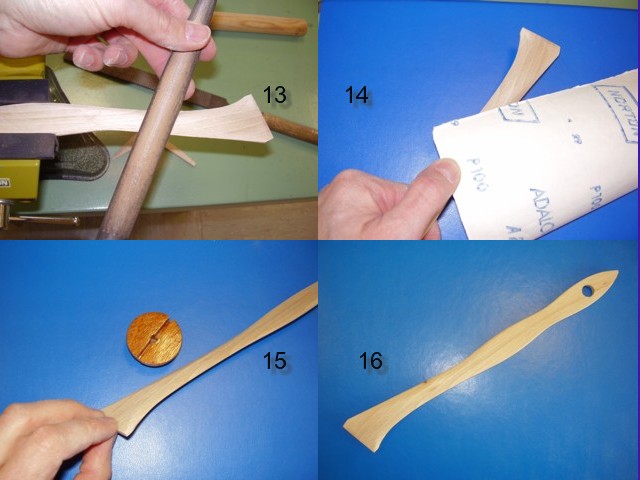

13) Travailler les bords (d’attaque et de fuite) comme une lame de couteau en utilisant limes ; papier de verre… (le mieux étant la ponceuse à bande sur la partie arrondie).
14) Finir en utilisant du papier de verre P100 (ou environ…) pour un rendu tip top.
15) Détail du bord d’attaque.
16) Résultat final.


17-20) Résultat avec la tête (deux modèles différents de spatule).


''Cette partie du clonck est très accessible elle est réalisée avec des outils basiques.
Quel beau corps !!!''



================================================================================


Phase 3 - La poignée du clonck


Matière Première:
Pour réaliser la poignée vous avez besoin:

  • d’une plaque de bois d’épaisseur 10mm de l’essence de votre choix (chêne ; hêtre ; merisier ; olivier ; sipo ; etc..) vous pouvez aussi utiliser du contre plaqué de 10mm. Cette plaque doit permettre la découpe de deux morceaux de 160x35mm.
  • un morceau de feuille de liège d'épaisseur 2mm pour faire la découpe de deux plaquettes de 160x35mm.
  • de la colle blanche spéciale bois ou colle époxy deux composants.
  • du vernis polyuréthane.




Mode Opératoire:

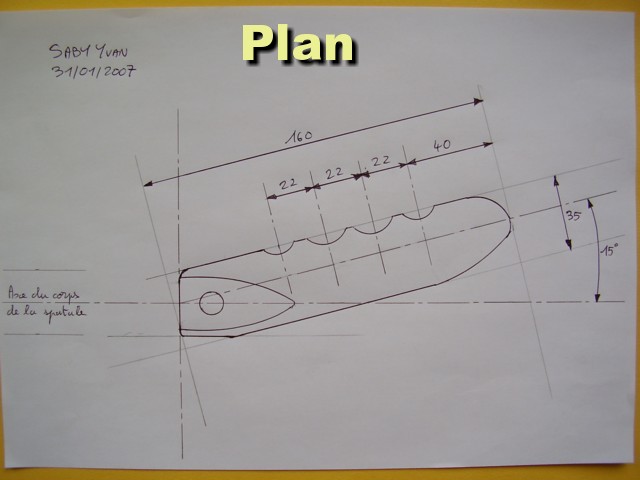

1) Faire le patron à l’échelle 1 en s’inspirant de la photo « Plan ». Respecter l’angle de 15° entre l’axe de la spatule et l’ouverture de la poignée.


2) Vignette 1 et 2 pour la compréhension.
3) Découper après photocopie de deux autres « Plan » (ou bien, faire trois plan de la poignée à l’identique du premier), les gabarits de la poignée sert à la découpe des plaquettes.
4) Coller les deux gabarits poignée sur la plaquette de chêne (pour l’exemple) en prenant soin d’inverser un des deux gabarits.


5) Faire aussi le contour au stylo sur la feuille de liège en prenant soin d’enlever la partie de l’extrémité de la spatule corps (partie qui pénètre dans la poignée, donc le + possible).
6) Découper les deux plaquettes de liège avec une paire de ciseaux (attention aux parties les + fines, ne faites pas spécialement la découpe des empreintes de chaque doigt comme sur la photo, plus tard, le surplus de matière va disparaître).
7,8) Scier au maximum la plaquette de chêne pour laisser apparaître les deux parties de la poignée.

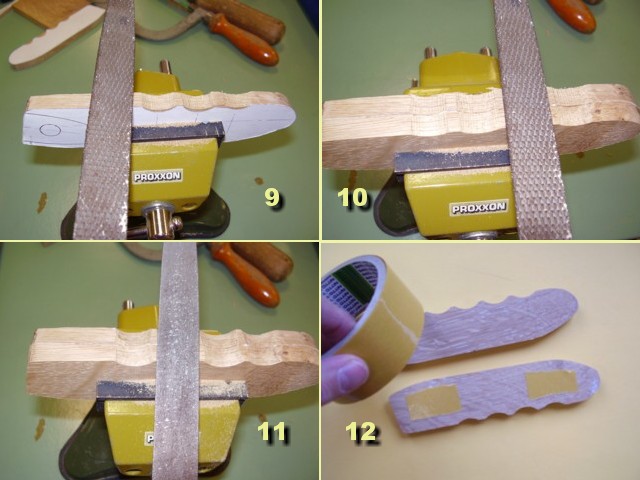

9) Limer l’emplacement de l’empreinte de chaque doigt sur les deux plaquettes de chêne.
10) Réunir les deux plaquettes et continuer le travail.
11) Affiner en utilisant une lime plus fine.

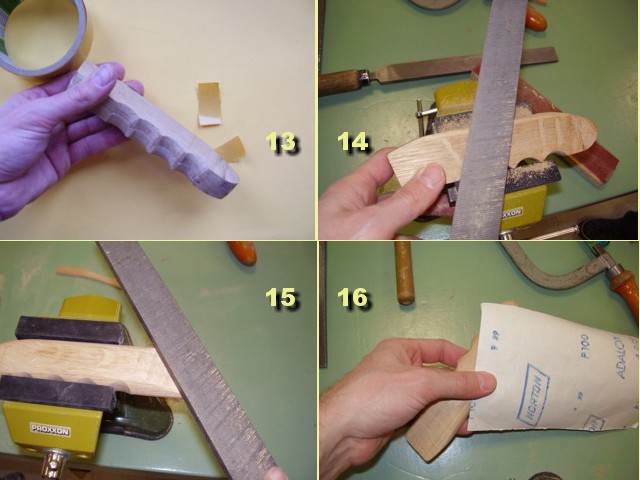

12) Appliquer deux petits morceaux de double face sur une plaquette.


13) Réunir les deux plaquettes en prenant soin de la superposition de celles-ci.
14) Préformer la poignée en utilisant différentes limes, en commençant par les + épaisses. La forme et les arrondis de la poignée sont à l’appréciation de chacun.
15) Préformer la partie biseautée de la poignée en direction du corps (ne pas dépasser une épaisseur de 2mm au + près de l’extrémité).
16) Finir en utilisant du papier de verre (P100 pas mal…).

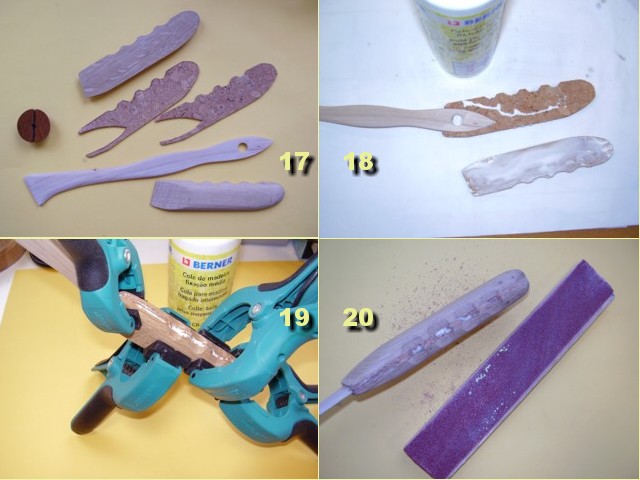

17) Aperçu de l’ensemble des éléments du clonck (clonck en kit quoi !...).
18) Coller en utilisant de la colle blanche spécial bois.
19) Réunir le tout à la mode « sandwich » et serrer le tout en utilisant des pinces de serrage.
20) Après séchage de la colle, ébavurer le contour de la poignée en utilisant « une calle papier de verre ».


21) Limer le liège au niveau de l’empreinte de chaque doigt.
22) finir en utilisant un manche de bois + papier de verre au diamètre désiré.
23,24) détail du travail terminé… (poil au nez).

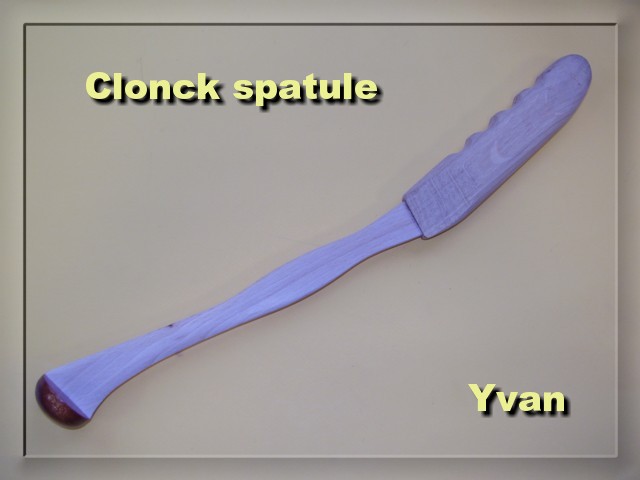

Voilà le travail terminé après avoir collé la tête du clonck en utilisant de la colle époxy deux composants.

Remarque :
Il manque les couches de vernis, seule la tête est vernie avec une seule couche.
Passer trois couches au total après le respect des temps de séchage de celui-ci.


Bon courage à tous, j’attends les photos de chaque proto et surtout amusez-vous bien.



Yvan © 2007
